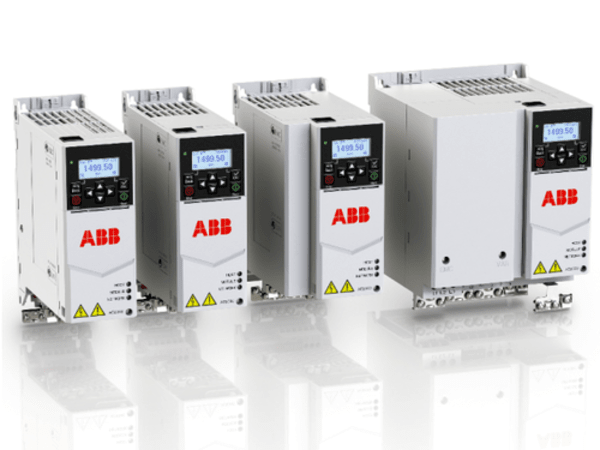

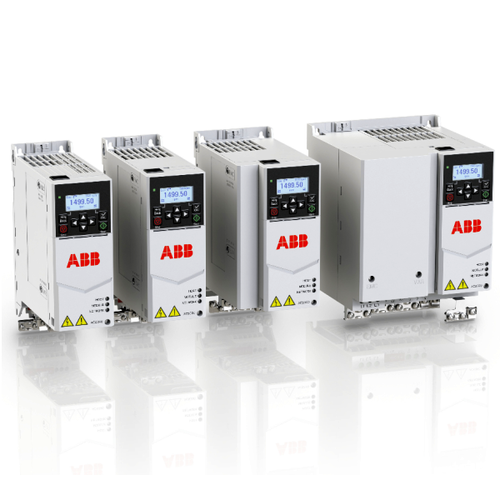

Как самостоятельно провести диагностику частотного преобразователя?

Что такое частотный преобразователь и зачем он нужен

Частотный преобразователь — это устройство, которое управляет скоростью вращения электродвигателя, регулируя частоту и напряжение подачи тока.

Он широко применяется в промышленности, вентиляционных установках, насосах, компрессорах, подъемниках, лифтах и других электроприводах. Благодаря частотнику можно повысить энергоэффективность, продлить срок службы оборудования и добиться точной регулировки рабочих параметров.

Но, как и любая техника, частотный преобразователь может выйти из строя. Не всегда для первичной диагностики нужно вызывать специалиста — некоторые неисправности и отклонения можно выявить самостоятельно. Главное — соблюдать осторожность и знать, на что смотреть.

Меры предосторожности перед началом диагностики

Работа с частотниками требует аккуратности и понимания базовых правил безопасности.

Перед тем как приступить к диагностике, важно:

• отключить питание устройства;

• дождаться полного разряда конденсаторов (обычно 3–5 минут);

• использовать антистатическую защиту при работе с платами;

• не касаться токоведущих элементов без необходимости;

• иметь под рукой мультиметр и инструкции к преобразователю.

Важно: даже при выключенном питании в частотнике могут сохраняться остаточные заряды. Всегда соблюдайте паузу после обесточивания.

Визуальный осмотр: что можно понять по внешнему виду

Первый этап — внимательно осмотреть частотный преобразователь на предмет явных признаков неисправности.

На что стоит обратить внимание:

• Запах гари или перегрева — может указывать на сгоревшие компоненты.

• Следы копоти или потемнение платы — часто свидетельствуют о перегрузках или коротких замыканиях.

• Раздутые конденсаторы — их легко заметить визуально, особенно на выходе.

• Повреждения корпуса — трещины, сколы, окисления на клеммах.

• Пыль и загрязнение — особенно важно для преобразователей, установленных в производственных помещениях. Пыль может привести к перегреву и замыканиям.

Также проверьте вентилятор: он должен свободно вращаться и не быть заблокированным. Часто отказ вентилятора вызывает перегрев всей системы.

Проверка клемм и соединений

Плохой контакт — причина множества проблем.

Проверьте все клеммные соединения:

• не ослаблены ли винты;

• нет ли окислов;

• надёжно ли зафиксированы провода;

• не видно ли следов нагрева на кабелях и клеммах.

Также стоит убедиться, что проводка соответствует рекомендациям производителя по сечению, длине и экранированию.

Проверка соединения с двигателем и управляющим оборудованием тоже обязательна: разболтанные или повреждённые кабели могут вызывать ложные срабатывания защиты.

Диагностика с помощью дисплея и панели управления

Современные частотники оснащены дисплеем, где отображается текущий режим работы, параметры и коды ошибок.

Если преобразователь включается — это уже хороший знак. Далее нужно:

• посмотреть, нет ли аварийных сообщений (обычно это коды типа E01, F05 и т. д.);

• проверить текущие параметры — напряжение, частоту, ток, температуру;

• обратить внимание на пиковые значения (многие преобразователи ведут историю);

• сбросить ошибку, если это возможно, и понаблюдать, появляется ли она снова.

Каждый производитель использует собственные обозначения ошибок, поэтому обязательно обращайтесь к инструкции или техническому мануалу.

Типичные ошибки, которые можно встретить:

• Перегрев (Overheat / OH) — перегрузка или проблема с вентиляцией.

• Перенапряжение (Overvoltage / OV) — возможно, неисправен тормозной резистор или рекуперация.

• Недонапряжение (Undervoltage / UV) — проблемы с питанием или сетевым кабелем.

• Перегрузка по току (Overcurrent / OC) — короткое замыкание, износ подшипников двигателя или резкий пуск.

• Ошибки энкодера или датчиков — если применяется обратная связь.

Проверка основных параметров частотника

Если ошибок нет, но оборудование работает нестабильно — важно сверить параметры настройки.

Особое внимание нужно обратить на:

• Номинальное напряжение и частоту двигателя — должны соответствовать паспортным данным;

• Максимальный и минимальный токи — часто причиной отключения становится превышение тока;

• Время разгона/торможения — слишком короткое время может вызывать ошибки;

• Метод управления (V/f, векторное, с обратной связью) — должен соответствовать подключённому оборудованию;

• Параметры торможения и выходной фильтрации — важны при подключении длинных кабелей;

• Наличие шумов и помех на линии связи — если применяется управление по Modbus, CAN или другим протоколам.

Если какие-либо значения отличаются от заводских или рекомендуемых, их следует скорректировать. Часто неисправности возникают из-за случайного сброса настроек или некорректного копирования параметров.

Проверка сопротивления выходных фаз

Если двигатель не запускается — возможно, повреждены выходные каскады.

С помощью мультиметра в режиме измерения сопротивления можно проверить выходные фазы (U, V, W). При отключённом питании:

1. Снимите кабели, идущие к двигателю.

2. Измерьте сопротивление между каждой парой выводов (U–V, V–W, U–W).

Сопротивления должны быть примерно одинаковыми. Если между парой — ноль или очень низкое значение, а на остальных выше — это может указывать на короткое замыкание в выходных транзисторах (IGBT).

Также стоит проверить отсутствие пробоя между фазами и землёй.

Тестирование с внешней нагрузкой

Если все параметры в норме, а двигатель не запускается или работает нестабильно — стоит протестировать частотник с другим двигателем (если он есть в наличии).

Такой тест позволит определить:

• неисправность в преобразователе;

• или проблему на стороне двигателя, кабеля, подключения, заземления.

Если с другим двигателем частотник работает нормально — вероятно, проблема в подключаемом электромоторе. Это может быть короткое замыкание обмотки, пробой изоляции, межвитковый дефект.

Анализ поведения при запуске

Полезный этап — включить частотник и понаблюдать за его реакцией.

Если он выходит в рабочий режим, но отключается спустя несколько секунд:

• замерьте ток при запуске;

• сравните с номинальным;

• обратите внимание на резкий рост напряжения или температур.

Если отключение происходит в момент пуска — причина может быть в неправильно заданном времени разгона или в износе подшипников двигателя, создающих сопротивление.

Если отключается при торможении — возможно, не настроен тормозной резистор или неправильно выставлены параметры замедления.

Лог событий и история ошибок

Многие современные частотники хранят историю ошибок и предупреждений.

Зайдите в меню логов и посмотрите:

• сколько раз возникала ошибка;

• при каких параметрах это происходило;

• каков был ток, напряжение, температура;

• сколько времени устройство работало до отключения.

Анализ логов может дать больше информации, чем простое наблюдение, особенно если сбои происходят нерегулярно.

Когда пора обращаться в сервис

Если после всех проверок преобразователь по-прежнему работает нестабильно или выдаёт ошибки, которые не устраняются — это сигнал к профессиональному ремонту.

Поводы для обращения в сервисный центр:

• Частотник не включается вообще (нет индикации);

• Появляется запах гари или слышны щелчки внутри корпуса;

• Ошибки появляются сразу после сброса и не позволяют войти в меню;

• Многочисленные повреждённые компоненты на плате;

• Требуется прошивка или обновление программного обеспечения.

Самостоятельную диагностику можно проводить на уровне пользователя, но ремонт компонентов внутри корпуса — задача исключительно для специалистов с опытом.

Полезные инструменты и ресурсы

Для эффективной диагностики стоит использовать:

• Мультиметр с функцией прозвонки и измерения сопротивления;

• Инструкция от производителя — содержит коды ошибок и таблицы параметров;

• Справочники по диагностике конкретной модели;

• Программы для чтения и настройки параметров (если есть интерфейс подключения к ПК);

• Флешка/копир — если частотник поддерживает сохранение и восстановление параметров.

Также полезно найти форумы и технические группы, где обсуждаются похожие модели: там можно получить советы от специалистов и пользователей.

Самостоятельная проверка позволяет сэкономить время и понять, в чём суть проблемы.

Диагностика частотного преобразователя — это не мистика и не секретный ритуал. С базовыми навыками, мультиметром и инструкцией можно выявить до 70% типичных неисправностей: от перегрева до неисправных обмоток. Главное — соблюдать осторожность, не торопиться и внимательно следить за поведением устройства.

Если что-то вызывает сомнения — лучше не экспериментировать, а обратиться к специалистам. Но во многих случаях первичная диагностика своими руками позволяет быстрее принять решение: чинить, настраивать или заменять оборудование.
